Serie NJ-Enrads fullkomplement cylindriska rullager

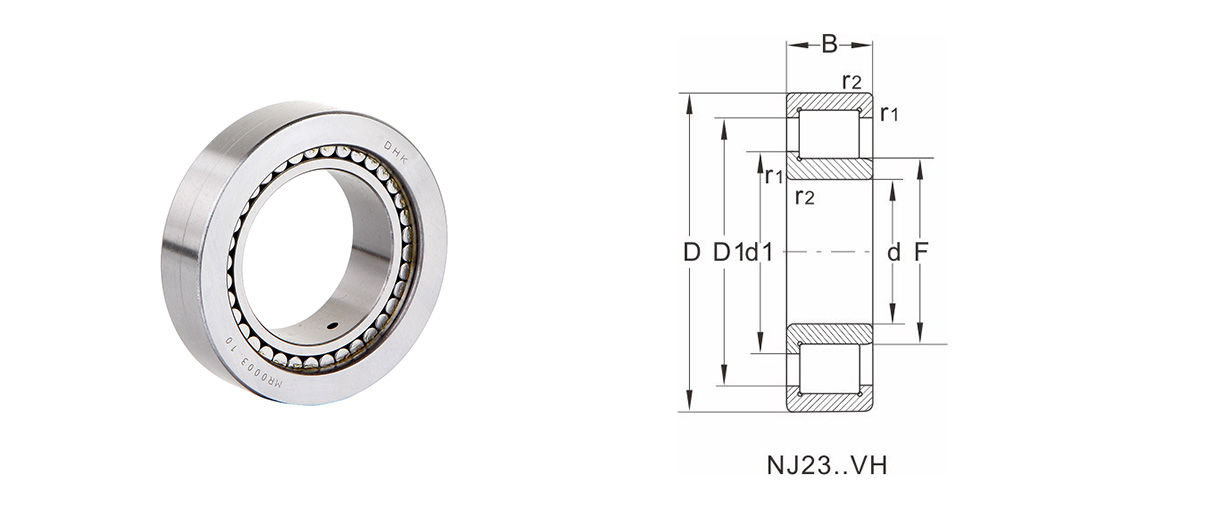

NJ23...VH
NC

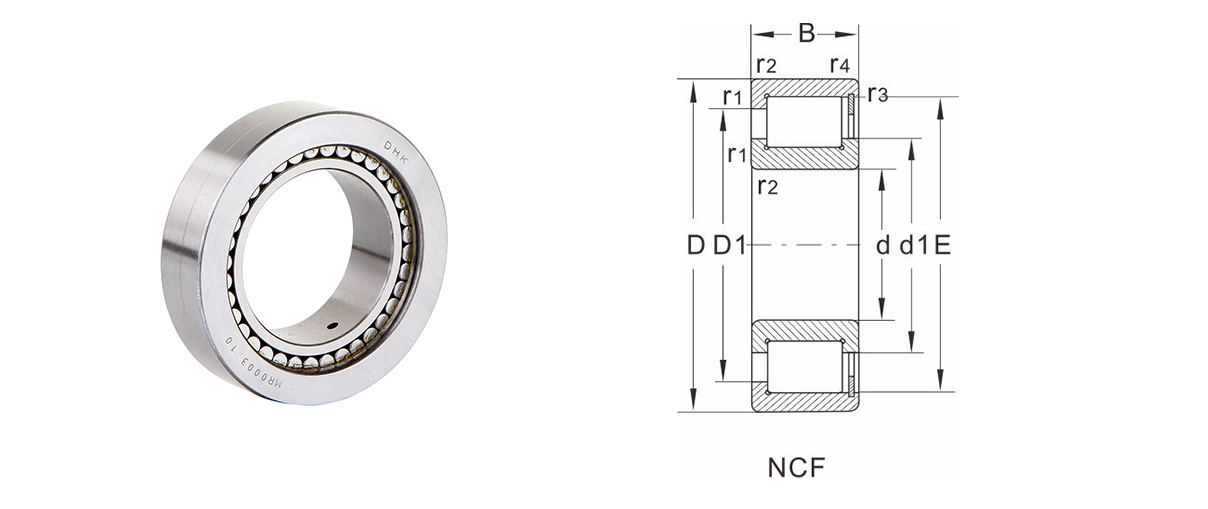

NCF

Designvarianter
Felinriktning
Tolerans
Internt godkännande

Kompletta cylindriska rullager är icke-separerbara lager, undantagsserie NJ23 VH.

Denna typ av lager har en mycket högre intern friktion på grund av att de saknar bur. Så hastighetsbetygen är begränsade.

Kompletta cylindriska rullager tillverkas huvudsakligen i enkelrads- och dubbelradsdesign.

Otätade enkelrads- och dubbelradslager används ofta i växellådan, tätade dubbelradslager används ofta i lyftmekanismer.

Utöver standardproduktsortimentet av enradiga och dubbelradiga cylindriska rullager, kan DHK producera andra kompletta lager enligt individuella kundspecifikationer eller speciallager på begäran.

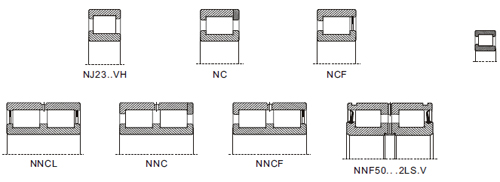

De viktigaste grundtyperna visas nedan.

Enradiga lager

Serie NJ23...VH dessa lager har två integrerade flänsar på sin yttre ring och en integrerad fläns på sin inre ring, så de kan ta emot mindre tryckkrafter i endast en riktning. Lager i denna serie är självhållande rullenheter, som möjliggör borttagning av innerringar utan att rullhållningen i de yttre ringarna förloras.

Serie NC...: Dessa lager har två integrerade flänsar i sin inre ring och en yttre ring med en integrerad fläns på ena sidan och en lös ribba på motsatt sida. Således kan de användas som lokaliseringslager och uppta mindre axiell kraft i båda riktningarna.

Serie NCF... Dessa lager har två integrerade flänsar på den inre ringen och en yttre ring med en integrerad fläns på ena sidan och en låsring som sitter i omkretsspåret på motsatt sida. Således kan dessa lager uppta mindre axiell kraft i endast en riktning.

Dubbla radlager

Serie NNCL...: Denna typ av dubbelradiga cylindriska rullager har en innerring med tre integrerade flänsar och en slät yttre ring. Den yttre ringen har två hållarringar som sitter i ett omkretsspår på båda sidor om löpbanans diameter för att hålla kvar den yttre ringen och lagerenheten. Dessa lager kunde således inte uppta någon axiell kraft.

Serie NNC... Denna typ av lager har tre integrerade flänsar på sin inre ring och en yttre ring med en integrerad fläns på ena sidan och en lös ribba på motsatt sida. Sålunda kan dessa lager uppta mindre axialkrafter i båda riktningarna och kan användas som lokaliseringslager.

Serie NNCF... Denna typ av lager har tre integrerade flänsar på den inre ringen och en yttre ring med en integrerad fläns på ena sidan och en låsring som sitter i omkretsspåret på motsatt sida.

Dessa lager kan således endast uppta mindre axiell kraft i riktningen.

Serie NNF50...2LS.V: Lager i denna serie har en yttre ring med en central integrerad fläns och två halva inre ringar med två integrerade flänsar på varje halva. Två halva inre ringar är förbundna med en anslutningsring som också håller kvar den yttre ring och lagerenhet. Dessa lager har även smörjspår och hål både på den yttre ringen och den inre ringen och två snäppspår på den yttre diametern.

Dessa lager levereras med två kontakttätningar (suffix .2LS) och är försmorda. Men om det behövs försedd med låsringar (suffix.2NR), vänligen ange innan beställningen släpps.

Dessa serielager har en yttre ring med l mm mindre än bredden på innerringen, flera samma lager är helt enkelt monterade på en axel och det finns ett utrymme mellan ytterringarnas yta, vilket gör att de olika yttre ringarna har olika hastighet, denna funktion gör den presterar bra när den används som remskivor.
Enradiga fullkomplement cylindriska rullager en snedställning mellan innerring och ytterring får inte överstiga 4 vinkelminuter.

Dubbelradiga cylindriska rullager med full komplement kan inte kompensera för felinställning.

DHK fullkomplement cylindriska rullager tillverkas till normal toleransklass (PN) som standard. DHK kan tillhandahålla dessa lager med annan toleransklass på begäran.

Detaljerade toleransvärden listas i kapitlet Tolerans för radiella lager, sidan 8.

Toleranser för DHK fullkomplement cylindriska rullager (exklusive koniska rullager)

Alla mått visas i (mm):

Toleranser i (um):

Inre ringen

PN/(Normal)

Nominell Håldiameter		Avvikelse dmp	Variation Vdp Serier			Variation Vdmp	Avsmalnande hål 1:12 Avvikelse/ Variation
>	<=	△dmp	7.8.9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0-100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0-160
1600 2000		0 -200

Ytterring

PN/(Normal)

Nominell Yttre diameter		Avvikelse	Variation Vdp Serier			Tätat lager	Variation	Radiell runout
>	<=	△Dmp	7.8.9	0．1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1 000		0-100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0-160						190
1600 2000		0 -200						220
2000 2500		0 -2503						250

DHK fullkomplement cylindriska rullager tillverkas till den normala interna radiella spelgruppen (CN) som standard. På begäran kan DHK tillhandahålla dessa lager med andra spelrumsgrupper.

Detaljerade värden för radiella spelrumsgrupper listas i tabellerna på sidan 128.

Inre spelningsgrupper av DHK cylindriska rullager med cylindriskt hål

Borrdiameter (mm)
>	<=	C1（um）	C2（um）	CN（um）	C3（um）	C4（um）	C5（um）
-- 24		5 15	0 25	20 45	35 60	50 75	75 100
24 30		5 15	0 25	20 45	35 60	50 75	75 100
30 40		5 15	5 30	25 50	45 70	60 85	85 110
40 50		5 18	5 35	30 60	50 80	70 100	100 130
50 65		5 20	10 40	40 70	60 90	80 100	110 140
65 80		10 25	10 45	40 75	65 100	90 125	125 160
80 100		10 30	15 50	50 85	75 110	105 140	140 175
100 120		10 30	15 55	50 90	85 125	125 165	165 205
120 140		10 35	15 60	60 105	100 145	145 190	190 235
140 160		10 35	20 70	70 120	115 165	165 215	215 265
160 180		10 40	25 75	75 125	120 170	170 220	220 270
180 200		15 45	35 90	90 145	140 195	195 250	250 305
200 225		15 50	45 105	105 165	160 220	220 280	280 340
225 250		15 50	45 110	110 175	170 235	235 300	300 365
250 280		20 55	55 125	125 195	190 260	260 330	330 400
280 315		20 60	55 130	130 205	200 275	275 350	350 425
315 355		20 65	65 145	145 225	225 305	305 385	385 465
355 400		25 75	100 190	190 280	280 270	570 460	460 550
400 450		25 85	110 210	210 310	310 410	410 510	510 610
450 500		25 95	110 220	220 330	330 440	440 550	550 660
500 560		25 100	120 240	240 360	360 480	480 600	600 720
560 630		30 110	140 260	260 380	380 500	500 620	620 740
630 710		30 130	145 285	285 425	425 565	565 705	705 845
710 800		35 140	150 310	610 470	470 630	630 790	790 950
800 900		35 160	180 350	350 520	520 690	690 860	860 1030
900 1000		35 170	200 390	390 580	580 770	770 960	960 1150
1000 1120		50 200	220 430	430 640	640 850	850 1060	1060 1270
1120 1250		50 200	230 470	470 710	710 950	950 1190	1060 1270
1250 1400		50 200	270 530	530 790	790 1050	1050 1310	1060 1270
1400 1600		50 200	330 610	610 890	890 1170	1170 1450	1060 1270
1600 1800		50 200	380 700	700 1020	1020 1340	1340 1660	1060 1270
1800 2000		50 200	400 760	760 1120	1120 1480	1480 1840	1060 1270

Inre spelrumsgrupper av DHK cylindriska rullager med koniskt hål

Borrdiameter (mm)
>	<=	C1（um）	C2（um）	CN（um）	C3（um）	C4（um）	C5（um）
-- 24		10 20	15 40	30 55	40 65	50 75	75 100
24 30		15 25	20 45	35 60	45 70	55 80	80 105
30 40		15 25	20 45	40 65	55 80	70 95	95 120
40 50		17 30	25 55	45 75	60 90	75 105	105 135
50 65		20 35	30 60	50 80	70 100	90 120	120 150
65 80		25 40	35 70	60 95	85 120	110 145	145 180
80 100		35 55	40 75	70 105	95 130	120 155	155 190
100 120		40 60	50 90	90 130	115 155	140 180	180 220
120 140		45 70	55 100	100 145	130 175	160 205	205 250
140 160		50 75	60 110	110 160	145 195	180 230	230 280
160 180		55 85	75 125	126 175	160 210	195 245	245 295
180 200		60 90	85 140	140 195	180 235	220 275	275 330
200 225		60 95	95 155	155 215	200 260	245 305	305 365
225 250		65 100	105 170	170 235	220 285	270 335	335 400
250 280		75 110	115 185	185 255	240 310	295 365	365 435
280 315		80 120	130 205	205 280	265 340	325 400	400 475
315 355		90 135	145 250	225 304	290 370	355 435	435 515
355 400		100 150	165 255	225 345	330 420	405 495	495 585
400 450		110 170	185 285	285 385	370 470	455 555	555 655
450 500		120 190	205 315	315 425	410 520	505 615	615 725
500 560		130 210	230 350	350 470	455 575	560 680	680 800
560 630		140 230	260 380	380 500	500 620	620 740	740 860
630 710		160 260	295 435	435 575	565 705	685 835	935 975
710 800		170 290	325 485	485 645	630 790	775 935	935 1095
800 900		190 330	370 540	540 710	700 870	860 1030	1030 1200
900 1000		210 360	410 600	600 790	780 970	960 1150	1150 1340
1000 1120		230 400	455 665	665 875	865 1075	1065 1275	1275 14853
1120 1250		230 400	490 730	730 970	960 1200	1200 1440	1275 1485
1250 1400		230 400	550 810	810 1070	1070 1330	1330 1590	1275 1485
1400 1600		230 400	640 920	920 1200	1200 1480	1480 1760	1275 1485
1600 1800		230 400	700 1020	1020 1340	1340 1660	1660 1980	1275 1485
1800 2000		230 400	760 1120	1120 1480	1480 1840	1840 2200	1275 1485

Modell	Mått					Nominell belastning		Lagermått					Extrem fart		Vikt
Modell	d	D	B	r1,r2 Min	r3,r4 min	Dynamisk belastning Cr	Statisk belastning Cor	E	F	d1	D1	s	Fettsmörjning	Oljesmörjning	Vikt
NJ2305VH	25	62	24	1.1	--	68.2	82.8	--	31.71	36.3	48.2	1.7	3000	5300	0.4
NJ2306VH	30	72	27	1	--	84	102	--	--	43.3	56.5	1.8	1900	4000	0.56
NJ2307VH	35	80	31	1.5	--	108	124	--	44.74	50.3	65.8	2	1600	3400	0.73
NJ2308VH	40	90	33	1.5	--	145	184	--	51.1	57.5	76	2.4	1400	3000	1
NJ2309VH	45	100	36	1.5	--	170	220	--	56.13	62.5	81.8	2.4	1300	2800	1.35
NJ2310VH	50	110	40	2	--	198	250	--	60.7	68.3	90.3	2.6	1100	2400	1.85
NJ2311VH	55	120	43	2	--	230	260	--	67.1	75.5	98.6	2.6	1000	2200	2.3
NJ2312VH	60	130	46	2.1	--	260	352	--	73.68	82.1	106	3	950	2000	2.83
NJ2313VH	65	140	48	2.1	--	302	358	--	80.71	89.4	117	3	900	1900	3.48
NJ2314VH	70	150	51	2.1	--	335	455	--	84.22	93.8	121	3	850	1800	4.4
NJ2315VH	75	160	55	2.1	--	390	550	--	91.25	100.8	132.5	3	750	1600	5.18
NJ2316VH	80	170	58	2.1	--	455	550	--	98.3	109	141	4	700	1500	6.4
NJ2317VH	85	180	60	3	--	482	695	--	107.03	117.4	151.5	4	670	1400	7.3
NJ2318VH	90	190	64	3	--	520	790	--	108.8	121	156	4	670	1400	8.75
NJ2320VH	100	215	73	3	--	704	1030	--	122.8	136	176	4.5	600	1200	13
NJ2322VH	110	240	80	3	--	826	1040	--	134.3	151	198	5	560	1100	17.8
NJ2324VH	120	260	86	3	--	920	1300	--	147.4	164	211	5.5	530	1000	22.3
NJ2326VH	130	280	93	4	--	1080	1660	--	157.95	174.1	229.6	6	500	950	28
NJ2328VH	140	300	102	4	--	1250	1910	--	168.5	184.7	240.5	6.5	450	850	35.5
NJ2330VH	150	320	108	4	--	1450	2240	--	182.5	203	261	6.5	430	800	42.5
NJ2332VH	160	340	114	4	--	1630	2550	--	196.55	216.7	286	7	400	750	48.8
NJ2334VH	170	360	120	3	--	1760	2400	--	203.56	224.5	296.4	7	450	800	59.2
NJ2336VH	180	380	126	3	--	1900	12700	--	221.74	242.6	314.6	9	400	700	69.6
NJ2338VH	190	400	132	4	--	2080	2900	--	224.6	247.6	327	7	400	700	80
