Fyrpunktskontaktkullager

Kategorier

Fyrpunktskontaktkullager

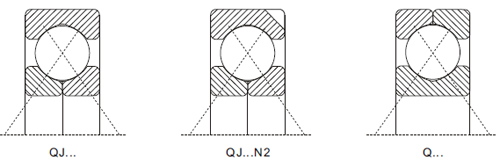

QJ

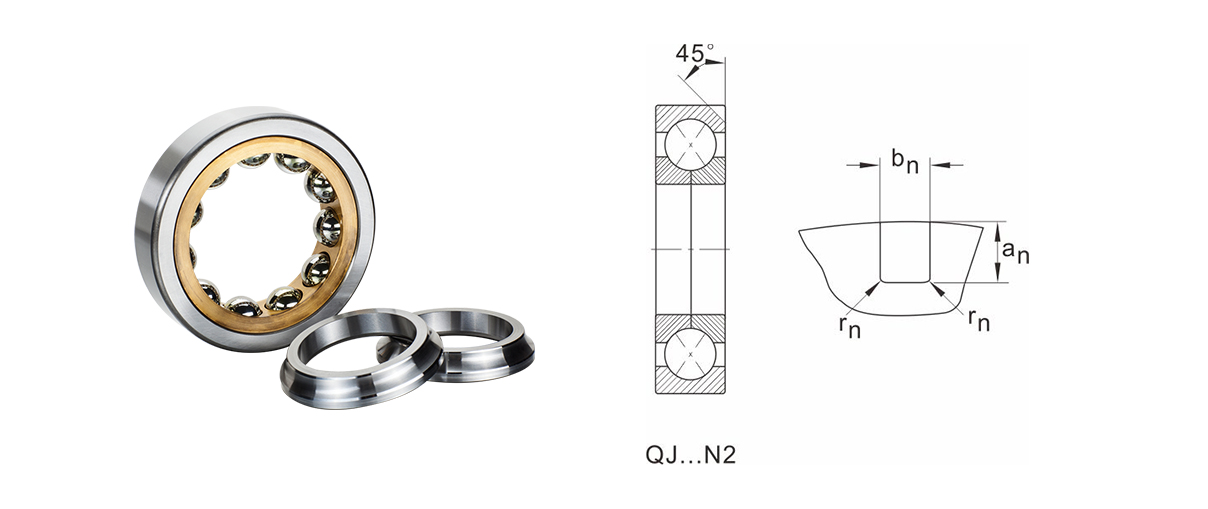

QJ...N23

Designvarianter
Bur
Tolerans
Internt godkännande

För att tillåta lagren att acceptera det maximala antalet kulor, är fyrapunktskontaktkullager designade med delad innerring eller med delad yttre ring så dessa lager har två grundtyper, en har två halva innerringar (QJ-serien), en annan har två halva yttre ringar (Q-serien).

DHK fyrpunktskontaktkullager har kontaktvinkeln 35 .

DHK fyrpunktskontaktkullager producerar huvudsakligen QJ-serien. DHK kan tillhandahålla Q-serielager på begäran.

DHK fyrpunktskontaktkullager med ytterringdiametrar på mer än 160 mm tillverkas med två lokaliseringsslitsar i sin yttre ring (suffix N2), DHK kan också tillhandahålla en liten ytterdiameter inom 160 mm med lokaliseringsslitsar.
DHK fyrpunktskontaktkullager är utrustade med en yttre ringcentrerad massiv mässingshållare (suffix MPA) som standard.

DHK fyrpunktskontaktkullager tillverkas som standard i normal toleransklass (PN).

Andra toleransklasser som P6 eller P5 är tillgängliga på begäran.

Detaljerade värden anges i kapitlet tolerans för radiallager, sidan 8 .

Toleranser för DHK fyrpunktskontaktkullager (exklusive koniska rullager)

Alla mått visas i (mm):

Toleranser i (um):

Inre ringen

PN/(Normal)

Nominell Håldiameter		Avvikelse dmp	Variation Vdp Serier			Variation Vdmp	Avsmalnande hål 1:12 Avvikelse/ Variation
>	<=	△dmp	7.8.9	0．1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0 -10	13	10	8	8	21 0	21 0	13
30 50		0 -12	15	12	9	9	25 0	25 0	15
50 80		0 -15	19	19	11	11	30 0	30 0	19
80 120		0 -20	25	25	15	15	35 0	35 0	25
120 180		0 -25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0 -40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0-100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0-160
1600 2000		0 -200

Ytterring

PN/(Normal)

Nominell Yttre diameter		Avvikelse	Variation Vdp Serier			Tätat lager	Variation	Radiell runout
>	<=	△Dmp	7.8.9	0．1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 -11	14	11	8	16	8	20
50 80		0 -13	16	13	10	20	10	25
80 120		0 -15	19	19	11	26	11	35
120 150		0 -18	23	23	14	30	14	40
150 180		0 -25	31	31	19	38	19	45
180 250		0 -30	38	38	23		23	50
250 315		0 -35	44	44	26		26	60
315 400		0 -40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 -50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1 000		0-100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0-160						190
1600 2000		0 -200						220
2000 2500		0 -2503						250

DHK fyrpunktskontaktkullager tillverkas till normal axialspelgrupp (CN) som standard. DHK kan tillhandahålla fyrapunktskontaktkullager med annan gruppfrigång på begäran.

Detaljerade värden för axiella spelrumsgrupper listas i tabellen nedan.

Inre axiella spelgrupper av DHK fyrpunktskontaktkullager

(Tillstånd är i [um])

Borrdiameter (mm)		C2		CN		C3			C4
>	<=	Min	max	Min	max	Min	max		Min	max
10	17	15	55	45	85	75	125		115	165
17	40	26	66	56	106	96	146		136	186
40	60	36	86	76	126	116	166		156	206
60	80	46	96	86	136	126	176		166	226
80	100	56	106	96	156	136	196		186	246
100	140	66	126	116	176	156	216		206	266
140	180	76	156	136	196	176	246		226	296
180	220	96	176	156	226	206	276		256	326
220	260	115	195	175	245	225	305		285	365
260	300	135	215	195	275	255	335		315	395
300	350	155	235	215	305	275	365		345	425
350	400	175	265	245	335	315	405		385	475
400	500	205	305	285	385	355	455	435			525

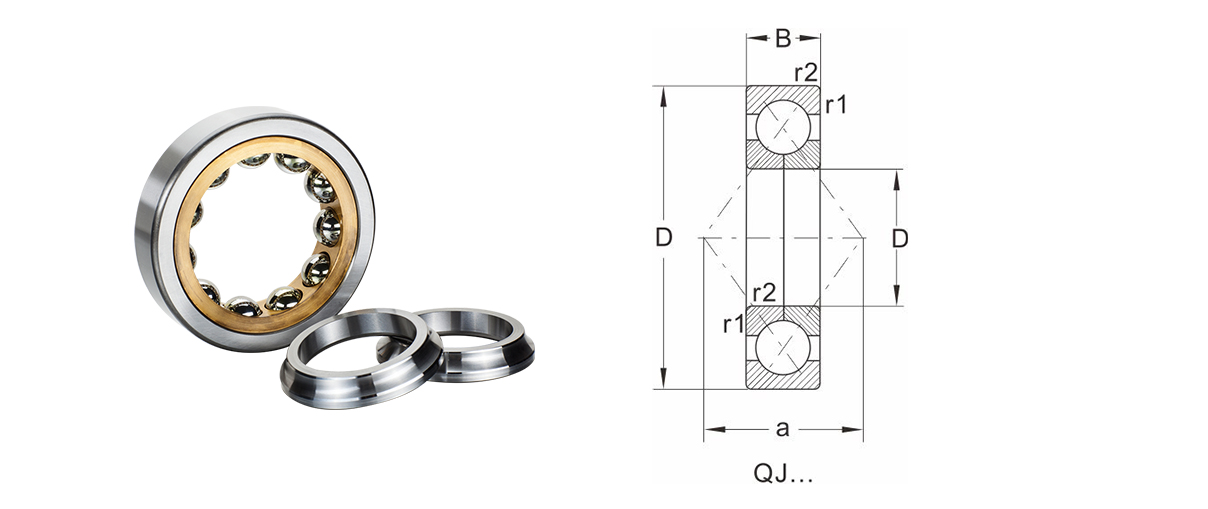

Modell	Mått								Nominell belastning		C5(um)	Extrem hastighet	Vikt
Modell	d	D	B	r1,r2 Min	a	en	miljarder	rn	Dynamisk belastning Cr	Statisk belastning Cor	Fettsmörjning	Oljesmörjning	Vikt
QJ204.MPA	20	47	14	1	23	--	--	--	22.7	16	12000	17000	0.14
QJ304.MPA	20	52	15	1.1	26	--	--	--	30	19.6	10000	15000	18
QJ205.MPA	25	52	15	1	27	--	--	--	25.3	19.8	9500	14000	0.17
QJ305.MPA	25	62	17	1	31	--	--	--	44	31.5	9500	13500	0.25
QJ206.MPA	30	62	16	1	32	--	--	--	38.5	30	8500	12000	0.3
QJ306.MPA	30	72	19	1.1	36	--	--	--	55	40.5	7500	10000	0.37
QJ207.MPA	35	72	17	1.1	42	--	--	--	49.8	40	7500	10000	0.46
QJ307.MPA	35	80	21	1.5	46	--	--	--	61	47	7000	9500	0.5
QJ208.MPA	40	80	18	1.1	42	--	--	--	55.9	50.4	6700	9000	0.39
QJ308.MPA	40	90	23	1.5	46	--	--	--	79	63.5	6300	8500	0.69
QJ209.MPA	45	85	19	1.1	45	--	--	--	61.7	55.1	6300	8500	0.48
QJ309.MPA	45	100	25	1.5	51	--	--	--	93.7	77.3	5600	7500	0.95
QJ210.MPA	50	90	20	1.1	49	--	--	--	64.2	60.4	5600	7500	0.64
QJ310.MPA	50	110	27	2	56	--	--	--	118	99	5000	6700	1.37
QJ211.MPA	55	100	21	1.5	54	--	--	--	80	76	5300	7000	0.68
QJ311.MPA	55	120	29	2	61	--	--	--	135	116	4500	6000	1.74
QJ212.MPA	60	110	22	1.5	60	--	--	--	92	87	4800	6300	0.87
QJ312.MPA	60	130	31	2.1	67	--	--	--	154	134	1300	5600	2.18
QJ213.MPA	65	120	23	1.5	65	--	--	--	109	106	4300	5600	1.24
QJ313.MPA	65	140	33	2.1	72	--	--	--	174	154	4000	5300	2.69
QJ214.MPA	70	125	24	1.5	68	--	--	--	114	115	4300	5600	1.39
QJ314.MPA	70	150	35	2.1	77	--	--	--	192	174	3600	4800	3.25
QJ215.MPA	75	130	25	1.5	72	--	--	--	118	123	4000	5300	1.77
QJ315 N2.MPA	75	160	37	2.1	82	10.1	8.5	2	212	204	3400	4500	3.93
QJ216.MPA	80	140	26	2	77	--	--	--	138	146	3600	4800	1.8
QJ316 N2.MPA	80	170	39	2.1	88	10.1	8.5	2	230	229	3200	4300	4.61
QJ217.MPA	85	150	28	2	82	--	--	--	153	160	3400	4500	2.25
QJ317 N2.MPA	85	180	41	3	93	11.7	10.5	2	248	255	3000	4000	5.49
QJ218.MPA	90	160	30	2	88	8.1	6.5	1	175	186	3200	4300	2.89
QJ318 N2.MPA	90	190	43	3	98	11.7	10.5	2	267	283	2800	3800	6.34
QJ219 N2.MPA	95	170	32	2.1	93	8.1	6.5	1	199	213	3000	4000	3.37
QJ319 N2.MPA	95	200	45	3	103	11.7	10.5	2	258	313	3600	3600	7.4
QJ1020.MPA	100	150	24	1.5	88	--	--	--	106	134	3200	4300	1.6
QJ220N2.MPA	100	180	34	2.1	98	10.1	8.5	2	225	240	2800	3800	4.05
QJ320N2.MPA	100	215	47	3	110	11.7	10.5	2	307	340	2400	3400	9.3
QJ1020N2.MPA	105	160	26	2	93	6.5	6.5	1	124	156	3000	4000	2
QJ221N2.MPA	105	190	36	2.1	103	10.1	8.5	2	242	270	2600	3600	4.8
QJ321N2.MPA	105	225	49	3	116	11.7	10.5	2	344	406	2200	3200	10.5
QJ1022N2.MPA	110	170	28	2	98	6.5	6.5	1	146	186	2800	3800	2.5
QJ222N2.MPA	110	200	38	2.1	109	10.1	8.5	2	265	305	2400	3400	5.6
QJ322N2.MPA	110	240	50	3	123	11.7	10.5	2	364	430	2000	3000	12
QJ224N2.MPA	120	215	40	3	117	11.7	10.5	2	286	340	2200	3200	6.95
QJ324N2.MPA	120	260	55	4	133	11.7	10.5	2	390	490	1900	2800	15.3
QJ226N2.MPA	130	230	40	3	126	11.7	10.5	2	296	365	1900	2800	7.75
QJ326N2.MPA	130	280	58	4	144	12.7	10.5	2	423	560	1800	2600	19.5
QJ228N2.MPA	140	250	42	3	137	11.7	10.5	--	325	440	1800	2600	9.85
QJ328N2.MPA	140	300	62	4	154	12.7	10.5	--	468	640	1700	2400	23
QJ328.MPA	140	300	62	4	154	--	--	--	468	640	1700	2400	23.3
QJ1030N2.MPA	150	225	35	2.1	131	8.1	6.5	1	216	305	1900	2800	5.25
QJ1030.MPA	150	225	35	2.1	131	--	--	--	216	305	1900	2800	5.29
QJ230N2.MPA	150	270	45	3	147	11.7	10.5	2	338	465	1700	2400	12.5
QJ330N2.MPA	150	320	65	4	165	12.7	10.5	2	494	710	1600	2200	29
QJ1030N2.MPA	160	240	38	2.1	140	10.1	8.5	1	247	355	1800	2600	6.45
QJ232N2.MPA	160	290	48	3	158	12.7	10.5	2	390	570	1600	2200	15.2
QJ1032N2.MPA	160	340	68	4	175	12.7	10.5	2	540	815	1500	2000	34.5
QJ1034N2.MPA	170	260	42	2.1	151	--	--	1	292	410	1700	2400	8.23
QJ234N2.MPA	170	310	52	4	168	12.7	10.5	2	397	600	1600	2200	19.5
QJ334N2.MPA	170	360	72	4	186	12.7	10.5	2	618	965	1400	2200	41.5
QJ1036.MPA	180	280	46	2.1	161	--	--	--	338	510	1600	2200	10.7
QJ223N2.MPA	180	320	52	4	175	12.7	10.5	2	436	680	1500	2000	20.5
QJ336N2.MPA	180	380	75	4	196	12.7	10.5	2	637	1020	1300	1800	47.5
QJ1038N2.MPA	190	290	16	2.1	168	11.7	10.5	1	338	510	1600	2200	11.5
QJ238N2.MPA	190	340	55	4	186	12.7	10.5	2	488	780	1400	1900	24.5
QJ338N2.MPA	190	400	78	5	207	12.7	10.5	--	735	1250	1200	1600	52.1
QJ1040N2.MPA	200	310	51	2.1	179	12.7	10.5	2	390	620	1500	2000	14.7
QJ240N2.MPA	200	360	58	4	196	12.7	10.5	2	507	850	1300	1800	28.5
QJ340N2.MPA	200	420	80	5	217.1	15	12.5	--	570	1270	1200	1600	55.3
QJ1044.MPA	220	340	56	3	196	--	--	--	442	750	1300	1800	17.8
QJ244N2.MPA	220	400	65	4	217	12.7	10.5	2	553	980	1100	1600	39.5
QJ334N2.MPA	220	160	88	5	238	15	12.5	--	780	1400	1000	1500	78.5
QJ1048.MPA	240	360	56	3	210	--	--	--	449	780	1200	1700	20.9
QJ248N2.MPA	240	440	72	4	238	15	12.5	--	650	1200	1000	1500	53
QJ1052.MPA	260	400	65	4	231	--	--	--	540	1000	1000	1500	31.5
QJ252N2.MPA	260	480	80	5	259	15	12.5	--	728	1430	900	1300	68
QJ1056N2.MPA	280	420	65	4	245	15	12.5	--	553	1060	950	1400	33.5
QJ1256N2.MPA	280	500	90	5	390	15	12.5	--	728	1460	900	1300	82
QJ1060N2.MPA	300	460	74	4	266	15	12.5	--	650	1340	900	1300	47.5
QJ1260N2.MPA	300	540	98	5	420	20	15.5	--	832	1760	850	1200	105
QJ1064N2.MPA	320	480	74	4	280	15	12.5	--	663	1400	850	1200	50
QJ1264N2.MPA	320	580	105	5	450	20	15	--	923	2040	800	1100	130
QJ1068N2.MPA	340	520	82	5	301	15	12.5	--	780	1700	800	1100	66.3
QJ1072N2.MPA	360	540	82	5	505	15	12.5	--	793	1800	800	1100	70.5
QJ1272N2.MPA	360	650	122	6	329	25	20.5	--	1110	2600	700	950	160
QJ1076N2.MPA	380	560	82	5	530	15	12.5	--	819	1900	750	1000	73.5
QJ1276N2.MPA	380	680	132	6	350	25	20.5	--	1170	2850	670	900	220
QJ1080N2.MPA	400	600	90	5	343	15	12.5	--	904	2160	700	950	95.5
QJ1280N2.MPA	400	720	140	6	364	25	20.5	--	1300	3250	600	800	265
QJ1984.MPA	420	560	65	4	590	--	--	--	637	1600	700	950	51
QJ1084N2.MPA	420	620	90	5	364	15	12.5	--	923	2280	670	900	99.5
QJ1284N2.MPA	420	760	150	7.5	590	25	20.5	--	1430	3750	560	750	315
QJ1988N2.MPA	440	600	74	4	364	15	12.5	--	761	1900	670	900	65
QJ1088N2.MPA	440	650	94	6	382	20	15.5	--	995	2500	630	850	115
QJ1288N2.MPA	440	790	155	7.5	615	32	20.5	--	1400	3750	560	750	350
QJ1292N2.MPA	460	680	100	6	399	20	15.5	--	1040	2650	600	800	130
QJ1292N2.MPA	460	830	165	7.5	645	32	20.5	--	1530	4250	530	700	415
QJ1096N2.MPA	480	700	100	6	413	20	15.5	--	1060	2800	560	750	135
QJ1296N2.MPA	480	870	170	7.5	675	32	20.5	--	1680	4750	500	670	470

Ningbo DHK Precision Bearing Co., Ltd.

0+

Årserfarenhet av arbete

0+

Kundservice

0+

Patenterad teknik

CERTIFIKAT

DHK har godkänt IATF16949 kvalitetssystemcertifiering och ISO14001 miljöledningssystemcertifiering; och DHK är ett nationellt högteknologiskt företag.

Senaste nytt

Hur fungerar sfäriska axialrullager i tunga applikationer med höga axiella belastningar?

2024-12-02 industri nyheter

Tryck sfäriska rullager är konstruerade speciellt för att hantera betydande axiella belastningar, vilket gör dem till en föredragen lösning i tunga industriella applikationer där axiella kraf...
MER
Hur hanterar fyrradiga cylindriska rullager både radiella och axiella belastningar samtidigt?

2024-11-25 industri nyheter

Nyckelfunktionen hos Cylindriska rullager med fyra rader som gör det möjligt för dem att hantera både radiella och axiella belastningar är deras arrangemang av fyra rader av cylindriska rull...
MER
Vilka är de viktigaste fördelarna med att använda fyrradiga cylindriska rullager i tunga applikationer?

2024-11-18 industri nyheter

Cylindriska rullager med fyra rader är speciellt utformade för att hantera både stora radiella och axiella belastningar samtidigt, vilket gör dem idealiska för tunga applikationer. Den unika ...
MER
I vilka typer av maskiner eller system är det vanligast att parade enradiga koniska rullager används?

2024-11-11 industri nyheter

Inom fordonssektorn, parade enradiga koniska rullager används ofta i hjulnav och axelaggregat. Dessa lager är viktiga för att stödja både de radiella krafterna från fordonets vikt och de axi...
MER
Hur påverkar den inre geometrin hos sfäriska rullager deras bärförmåga?

2024-11-04 industri nyheter

En av de avgörande egenskaperna hos sfäriska rullager är arrangemanget av två rader av rullande element (typiskt cylindriska eller tunnformade rullar) som löper parallellt med axeln. Denna d...
MER
Vilka är de viktigaste fördelarna med att använda sfäriska rullager i tunga applikationer?

2024-10-28 industri nyheter

Sfäriska rullager är designade för att stödja både höga radiella och axiella belastningar samtidigt, vilket gör dem idealiska för tunga applikationer. Deras unika inre geometri, som inkludera...
MER

Branschkunskapsexpansion om denna kategori

1. Vad är Fyrpunktskontaktkullager ?

Fyrpunktskontaktkullager, ofta kallade 4-punktslager eller QJ-lager, är en specialiserad typ av vinkelkontaktkullager. De är konstruerade för att hantera kombinerade belastningar, inklusive radiella och axiella krafter, i en enda lagerenhet. Till skillnad från traditionella kullager som övervägande stöder radiella belastningar, har 4-punktslager en distinkt design som gör att de kan ta emot båda typerna av belastningar samtidigt.

Dessa lager är konstruerade med fyra kontaktpunkter mellan kulorna och löpbanorna. Detta unika arrangemang består av två kontaktpunkter som primärt stöder radiella belastningar, och de andra två punkterna är dedikerade till att bära axiella belastningar. Denna design gör det möjligt för 4-punktslager att erbjuda ökad belastningskapacitet och förbättrad driftseffektivitet jämfört med standardlager.

2. Var är Fyrpunktskontaktkullager Begagnade?

Mångsidigheten och de bärande egenskaperna hos fyrpunktskontaktkullager gör dem oumbärliga i olika industriella tillämpningar. Några anmärkningsvärda exempel inkluderar:

Robotiska leder: 4-punktslager spelar en avgörande roll i robotindustrin genom att underlätta den mjuka och exakta rörelsen av robotarmar och leder. Eftersom robotar utför komplicerade uppgifter ger dessa lager stabilitet, vilket gör att robotarmarna kan hantera både vikten av komponenterna och de krafter som genereras under rörelse.

Kranar och grävmaskiner: Entreprenadutrustning som kranar och grävmaskiner hanterar ofta tunga laster och komplexa rörelser. Fyrpunktskontaktkullager är väl lämpade för dessa applikationer eftersom de kan stödja de vikter och dynamiska krafter som är involverade i att lyfta och rotera tunga laster.

Flyg och försvar: Inom flyg- och rymdsektorn kan fyrpunktskontaktkullager användas i radarsystem, antennsystem och satellitmekanismer. Förmågan att hantera radiella och axiella belastningar gör dem värdefulla i situationer där precision och tillförlitlighet är av största vikt.

Medicinsk utrustning: Medicinsk utrustning, såsom CT-skannrar och robotkirurgiska system, kräver precisionskomponenter för att säkerställa korrekta rörelser. Fyrpunktskontaktkullager erbjuder de nödvändiga lastbärande egenskaperna för att bibehålla den precision och konsistens som krävs i dessa känsliga applikationer.

3. Vilka är fördelarna med Fyrpunktskontaktkullager ?

Fyrpunktskontaktkullager erbjuder flera distinkta fördelar som bidrar till deras utbredda användning i olika industrier:

Lastfördelning: Fyrpunktskontaktdesignen resulterar i en jämnare fördelning av laster över lagrets kontaktpunkter. Denna egenskap minimerar spänningskoncentrationer och slitage och förlänger därmed lagrets totala livslängd.

Axiella och radiella stöd: Den unika designen av 4-punktslager gör att de samtidigt kan stödja både radiella och axiella belastningar. Denna förmåga förenklar designen av maskiner och utrustning genom att minska behovet av flera lager för att hantera olika typer av belastningar.

Utrymmeseffektivitet: Med sin kompakta design är fyrpunktskontaktkullager idealiska för applikationer där utrymmet är begränsat. Detta attribut är särskilt fördelaktigt i industrier som kräver högpresterande komponenter i trånga utrymmen.

Höga hastigheter: De optimerade kontaktvinklarna och lastfördelningen hos 4-punktslager gör att de kan motstå höga rotationshastigheter utan att kompromissa med prestanda. Detta gör dem lämpliga för applikationer där snabb rörelse är avgörande.

Kostnadseffektivitet: I scenarier där separata lager traditionellt skulle användas för att hantera axiella och radiella belastningar oberoende, kan ett enda 4-punktslager ofta ersätta dem, vilket resulterar i kostnadsbesparingar genom minskat lager och förenklade monteringsprocesser.

KONTAKTA OSS

Kontakta oss och få en offertprioritet för att lära dig mer om vår nya produkt!

Tel
+86-574-86597612
E-post
ken@dhk-intl.com
Telefon
+86-13957821917
Fax
+86-574-86597652

Lägg till

Byggnad 31, Chuang E Huigu, No.777, West Zhongguan Road Zhenhai Economic Development Zone, Ningbo, Zhejiang, Kina

Webbmeny

Produktsökning

Språk

Avsluta Meny

Fyrpunktskontaktkullager

Kategorier

Hur kan vi hjälpa dig?

Fyrpunktskontaktkullager

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Klicka för att se vår fabrik

CERTIFIKAT

Senaste nytt

Hur fungerar sfäriska axialrullager i tunga applikationer med höga axiella belastningar?

Hur hanterar fyrradiga cylindriska rullager både radiella och axiella belastningar samtidigt?

Vilka är de viktigaste fördelarna med att använda fyrradiga cylindriska rullager i tunga applikationer?

I vilka typer av maskiner eller system är det vanligast att parade enradiga koniska rullager används?

Hur påverkar den inre geometrin hos sfäriska rullager deras bärförmåga?

Vilka är de viktigaste fördelarna med att använda sfäriska rullager i tunga applikationer?

Branschkunskapsexpansion om denna kategori

KONTAKTA OSS

Tel

E-post

Telefon

Fax

Lägg till

Webbmeny

Produktsökning

Språk

Dela med sig

Avsluta Meny

Fyrpunktskontaktkullager

Kategorier

Hur kan vi hjälpa dig?

Fyrpunktskontaktkullager

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Klicka för att se vår fabrik

CERTIFIKAT

Senaste nytt

Hur fungerar sfäriska axialrullager i tunga applikationer med höga axiella belastningar?

Hur hanterar fyrradiga cylindriska rullager både radiella och axiella belastningar samtidigt?

Vilka är de viktigaste fördelarna med att använda fyrradiga cylindriska rullager i tunga applikationer?

I vilka typer av maskiner eller system är det vanligast att parade enradiga koniska rullager används?

Hur påverkar den inre geometrin hos sfäriska rullager deras bärförmåga?

Vilka är de viktigaste fördelarna med att använda sfäriska rullager i tunga applikationer?

Branschkunskapsexpansion om denna kategori

KONTAKTA OSS

Tel

E-post

Telefon

Fax

Lägg till
